LES MAI SE LANCENT DANS LES 24H

Les étudiants de première année de BTS MAI du Lycée Saint Joseph se lancent à leur tour dans les 24H de Saint JO. Encore un projet innovant et inexistant jusqu'à présent. Ils lancent avec leurs professeurs de réalisation et de construction (Patrick ANDRY, Yannick FEYS et Thierry MAISON) la conception d'un banc d'essai automatisé pour nos voitures RC 2009 dont certaines atteindront les 60 Km/H. Cette installation nous permettra de vérifier la conformité des voitures après assemblage et d'affiner leur réglage en fonction des choix de transmission. Affichage de la vitesse réèlle, de la consommation de courant en fonction de la vitesse et de la tension délivrée par l'accus. La voiture roulera sur des rouleaux et sera maintenue par 2 minis vérins pneumatiques. Un vrai bijou de technologie qui sera piloté par un automate programmable télémécanique.

PRESENTATION DE LA VOITURE RC 2009

REPARTITION DES TACHES

LIVRAISON DU PROJET : 30 janvier 2009
Partie opérative
· Dessin d’ensemble : Florian Parent
· Dessins de définition : Danny Condette, Thomas Pontier, Samuel Leroy, Damien Dumetz
· Nomenclature : Danny Condette, Florian Parent
Partie commande
· Schéma électrique : Thomas Pontier
· Nomenclature : Thomas Pontier
· Implantation matériel : Samuel Leroy - Damien Dumetz
· Pupitre – armoire : Danny Condette
Usinage – Montage – tests statiques
· Roue de friction : Danny Condette - Samuel Leroy
· Support roues avant voiture : Damien Dumetz
· Equerre support et axe de roue : Thomas Pontier
· Serrage voiture : Damien Dumetz
· Mise en place armoire. : Samuel Leroy
Electrotechnique
Implantation et câblage composants armoire : Samuel Leroy
Implantation et câblage Magelis + BP+ voyant : Thomas Pontier
Tests
Programme automate
· Liste d’adressage : Danny Condette – Damien Dumetz - Florian Parent
· Programme : Danny Condette – Damien Dumetz - Florian Parent
· Programme Magelis : Danny Condette – Damien Dumetz - Florian Parent
Test du système : Ensemble du groupe
Dossiers
· Dossier technique : Ensemble du groupe
· Dossier d’exploitation : Ensemble du groupe

LE GROUPE BANC D'ESSAI 2009

6/11/2008

Le fichier d'assemblage en DAO avance bien, la conception des pièces mécaniques également. lors de la prochaine séance, nous pourrons commencer l'usinage de certaines pièces en fonction de notre approvisionnement en matière. Les vérins de fixation sont déterminés, par chance nous les avions en stock.

Dans le même temps, le schèma électrique de cablage est en bonne voie, et nous avons reçu l'armoire ainsi que l'automate programmable Télémécanique.

14/11/2008

Séance très productive aujourd'hui, la réalisation proprement dite a pu débuter. Découpage de la façade de l'armoire pour loger le "MAGELIS" sur une fraiseuse CN, soucis du détail oblige. Samuel a assuré le travail : le Magelis est en place.

Dans le même temps, la mise en place des composants, en respectant bien sur le schéma électrique de Thomas, a pu débuter et c'est notre Danny national qui s'est chargé de cette opération.

Le résultat final, propre, net, précis, du travail de pros en fait !

Damien et Thomas ne sont pas en reste, l'un pofine l'étude du sytème de bridage pneumatique de la voiture sur le banc, pendant que l'autre met au point la nomenclature pour l'intégrer au dossier technique.

21/11/2008

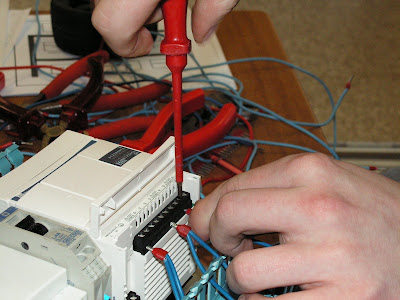

Un après midi essentiellement occupé à l'avancement du cablage de la platine. Samuel et Danny ont bien avancé sur réalisation, du soin, de la minutie et un grand respect du schèma de cablage.

Du bon travail, bien joués les petits gars !

Pendant ce temps, Damien en a profité pour pofiner son programme sur le logiciel "TWIDO" en langage ladder à l'aide de mots.

28/11/2008 DEBUT DES USINAGES

Cet après-midi marque le début de la réalisation des pièces mécaniques du banc d'essai. Préparation des bruts, début des usinages de la coulisse, Samuel et Danny ont passé la blouse pour se mettre dans la peau de spécialistes de l'usinage, ça tombe bien puisque tous les deux possèdent un Bac STI Génie Mécanique : De la routine pour eux ! en espérant que les plans sont bons ...

Dans le même temps, le cablage de l'armoire électrique se termine. Cependant un petit problème se présente au niveau de la communication entre le logiciel Twido et l'automate Télémécanique. Cordon, réseau, compatibilités, des pistes à creuser pour résoudre le problème. Notre spécialiste, Damien, aidé de Patrick Andry vont se pencher sur la question ! A suivre ...

16/01/2009 EN BONNE VOIE !

Après une interruption du projet de quelques semaines pour cause de vacances de Noël et d'examens semestriel, le projet s'est relancé avec la suite des usinages des pièces mécaniques et enfin une entrée en communication de l'automate avec l'afficheur. Les câbles ont été commandés et les protocoles enfin ajustés. Tout roule pour le mieux, nous pensons pouvoir présenter le projet dans le délai imparti : Date de livraison 30 janvier 2009.

L'afficheur "Magelis" qui nous a causé tant de soucis de communication. Mais il ne nous a pas résisté longtemps car comme le dit notre devise il n'y a pas de problèmes, il n'ya que des solutions ...

Danny le roi du copeau ! cette fois ci il n'a pas fait d'erreurs sur son équerre ! enfin presque, seulement une fraise revêtue cassée en deux !

le Montage du banc avance bien, Thomas a fixé sa plaque en alu striée, il faut maintenant y rapporter l'armoire électrique ... peut-être la semaine prochaine !
